Dimensioni e Pesi

Tubi
TABELLA PESI

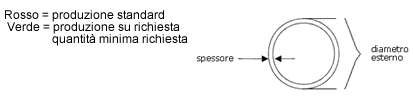

         schema tubo
DIAM. SPESSORE
  0,5 0,6 0,7 0,8 1 1,2 1,5 2 2,5 3 3,5 4
6         0,125
8 0,094 0,111 0,128 0,144 0,175 0,204 0,244
10 0,119 0,141 0,163 0,184 0,225 0,264 0,319
12 0,144 0,171 0,198 0,224 0,275 0,325 0,394 0,501
13 0,157 0,186 0,216 0,244 0,300 0,355 0,432
14 0,169 0,201 0,233 0,264 0,326 0,385 0,470 0,601
15 0,182 0,216 0,251 0,284 0,351 0,415 0,507 0,651
16 0,194 0,231 0,268 0,304 0,376 0,445 0,545 0,701
17,2 0,209 0,249 0,289 0,329 0,406 0,481 0,590 0,761
18 0,219 0,261 0,303 0,345 0,426 0,505 0,620 0,801
19,05 0,232 0,276 0,321 0,365 0,452 0,536 0,659 0,854
20 0,244 0,291 0,338 0,385 0,476 0,565 0,695 0,901 1,096 1,277
21,3 0,260 0,311 0,361 0,411 0,508 0,604 0,744 0,967 1,177 1,375
22 0,269 0,322 0,373 0,425 0,526 0,625 0,770 1,002 1,221
23   0,337         0,808 1,052
25 0,307 0,367 0,426 0,485 0,601 0,715 0,883 1,152 1,409 1,653
26,9 0,331 0,395 0,459 0,523 0,649 0,772 0,954 1,247 1,527 1,795
28 0,344 0,412 0,479 0,545 0,676 0,805 0,995 1,302 1,596 1,878
30 0,369 0,442 0,514 0,585 0,726 0,865 1,070 1,402 1,722 2,028
32 0,394 0,471 0,548 0,625 0,776 0,925 1,146 1,502 1,847 2,178
33,7         0,819 0,977 1,209 1,588 1,953 2,306 2,647
35         0,851 1,016 1,258 1,653 2,035 2,404 2,761
38,1         0,926 1,106 1,371 1,803 2,222 2,629 3,024
40         0,977 1,166 1,446 1,903 2,348 2,779
42,4         1,037 1,238 1,536 2,023 2,498 2,960 3,409
45         1,102 1,316 1,634 2,153 2,661 3,155
48,3         1,184 1,415 1,758 2,319 2,867 3,403 3,926 4,430
50         1,227 1,466 1,822 2,404 2,974 3,531 4,075 4,600
50,8         1,24699 1,490 1,852 2,444 3,024 3,591 4,145 4,687
51         1,252 1,496 1,859 2,454 3,036 3,606 4,163 4,700
54         1,327 1,587 1,972 2,604 3,224 3,831 4,426 5,000
55         1,352 1,617 2,009 2,654 3,287 3,906 4,513 5,100
60,3         1,485 1,776 2,209 2,920 3,618 4,304 4,978 5,639
70           2,067 2,573 3,405 4,226 5,033 5,828 6,611
76,1           2,251 2,802 3,711 4,607 5,491 6,363 7,222
80         1,978 2,368 2,948 3,906 4,852 5,784 6,704 7,612
88,9           2,635 3,283 4,352 5,409 6,453 7,484 8,504

Cliccare per scaricare la tabella in formato pdf


TOLLERANZE DI PRODUZIONE TUBINOX
diametro esterno tolleranza diametro tolleranza spessore
≤ 28mmD4 ± 0,5% T3 ± 10%
≥ 28mmD3 ± 0,75% T3 ± 10%
Freccia 1 mm/mt

Cordone interno: 10% dello spessore parete fino a diametro 28 mm compresi
A partire da 30 mm diametro esterno il cordone viene laminato
Lunghezze standard: 6,0 m -0 / +10 mm
